产品特性

l  适用范围：架空（非自承）、管道、直埋

l  标准符合：YD/T 901

l  纤芯直径：9/125μm（单模）、50/125μm（多模）

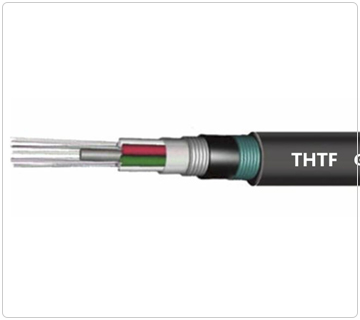

光缆结构

l  光纤结构：250μm松套光纤

l  光缆结构：层较式

l  金属加强方式：中心金属加强钢丝

l  套管填充物：管内充以特种油膏，对光纤进行了关键性保护

l  缆芯填充物：完全缆芯填充，特别设计的紧密的光缆结构，有效防止套管回缩

l  涂塑铝带：涂塑铝带(APL)防潮层，有效的确保光缆的防水性能

l  聚乙烯内护套：PE护套具有很好的抗紫外辐射性能

l  阻水材料：良好的阻水材料防止光缆纵行渗水

l  涂塑钢带：双面涂塑钢带(PSP)提高光缆的抗透潮能力

l  聚乙烯护套：PE护套具有很好的抗紫外辐射性能

光学性能

<OS2单模>

l  衰减：@1310 ≤0.4dB/km；@1383nm ≤0.4dB/km；@1550nm ≤0.3dB/km

<多模OM4>

l  光缆衰减：@850nm ≤3.0dB/km；@1300nm ≤1.0dB/km

l  有效模带宽：850nm 4700MHz•km

l  全模式带宽：@850nm 3500MHz•km @1300nm 500MHz•km

<多模OM3>

l  光缆衰减：@850nm ≤3.0dB/km；@1300nm ≤1.0dB/km

l  有效模带宽：850nm 2000MHz•km

l  全模式带宽：@850nm 1500MHz•km @1300nm 500MHz•km

<多模OM2+>

l  光缆衰减：@850nm ≤3.0dB/km；@1300nm ≤1.0dB/km

l  有效模带宽：850nm 1000MHz•km

l  全模式带宽：@850nm 750MHz•km @1300nm 500MHz•km

<多模千兆>

l  光缆衰减：@850nm ≤3.0dB/km；@1300nm ≤1.0dB/km

l  有效模带宽：850nm 500MHz•km

l  全模式带宽：@850nm 500MHz•km @1300nm 500MHz•km

机械特性

l  允许拉伸力：≤1000N 或1KM缆重中取最大值（长期）、≤3000N（短期）

l  允许压扁力：≤1000N/100mm（长期）、≤3000N/100mm（短期）

l  动态弯曲半径：≥25倍光缆直径

l  静态弯曲半径：≥12.5倍光缆直径

线缆外径（mm）

l  4-30芯：11.9

l  36/48/60芯：11.9

l  72芯：12.8

l  96芯：13.7

l  144芯：16.3

环境性能

l  存储、使用温度：-40～+70℃

订货信息

l  可选芯数(x)：4/6/8/12/24/48/72/96/144
